Dokładna ocena drgań w pracy nie jest formalnością. Od niej zależy, czy operator narzędzia ręcznego, kierowca maszyny albo pracownik stojący przy drgającym stanowisku naprawdę pracuje bezpiecznie, czy tylko wydaje się, że wszystko jest w normie. W tym artykule pokazuję, co wpływa na wiarygodny wynik, jak odróżnić drgania miejscowe od ogólnych, jak czytać wartości A(8) i kiedy sam odczyt nie wystarcza, by podjąć dobrą decyzję BHP.
Najważniejsze informacje o ocenie drgań w pracy
- Najpierw rozróżnij typ drgań. Inaczej ocenia się drgania miejscowe, a inaczej ogólne.
- Na wynik najmocniej wpływają częstotliwość, amplituda, kierunek, czas ekspozycji i sposób kontaktu z maszyną albo podłożem.
- W praktyce liczą się skorygowane przyspieszenia drgań w osiach x, y i z oraz ekspozycja A(8).
- W polskich przepisach pomiary wykonuje się przez akredytowane laboratoria, a ich częstotliwość zależy od poziomu narażenia.
- Źle dobrany punkt pomiarowy, luźny montaż czujnika lub pominięcie czasu pracy potrafią zafałszować wynik bardziej, niż się wydaje.
Czym są drgania mechaniczne i dlaczego to ważne w BHP
Drgania mechaniczne to czynnik fizyczny, który przenosi się do organizmu przez kontakt z drgającą powierzchnią, narzędziem albo siedziskiem. W praktyce dzielę je na dwa typy: miejscowe, działające przez dłonie i ramiona, oraz ogólne, oddziałujące przez stopy, miednicę, plecy lub boki. To rozróżnienie jest kluczowe, bo od niego zależy zarówno sposób oceny, jak i późniejsze działania ochronne.| Rodzaj drgań | Jak dociera do organizmu | Typowe stanowiska | Co oceniam |
|---|---|---|---|
| Drgania miejscowe | Przez dłonie i kończyny górne | Narzędzia ręczne, szlifierki, wiertarki, pilarki, klucze udarowe | Wpływ na ręce, ramiona i czas narażenia przy pracy z narzędziem |
| Drgania ogólne | Przez stopy, miednicę, plecy lub boki | Kierowcy, operatorzy maszyn budowlanych, pracownicy na drgających podestach i podłogach | Wpływ na całe ciało oraz pozycję i czas pracy na stanowisku |
Najprościej mówiąc: inne stanowisko analizuję u operatora młota pneumatycznego, a inne u kierowcy wózka lub maszyny budowlanej. A kiedy już wiem, z jakim typem zagrożenia mam do czynienia, czas przejść do tego, co naprawdę zmienia wynik oceny.
Jakie czynniki fizyczne najmocniej zmieniają wynik
Jeśli mam wskazać jeden błąd początkujących, to jest nim patrzenie tylko na „siłę wibracji”. W rzeczywistości liczy się kilka parametrów jednocześnie: częstotliwość, amplituda, kierunek, czas kontaktu, sztywność układu i sposób, w jaki drganie przechodzi przez narzędzie, siedzisko albo podłoże. To dobrze widać w metodach oceny, które opierają się na skorygowanych przyspieszeniach mierzonych w osiach x, y i z, a nie na jednym, uproszczonym odczycie.
| Czynnik fizyczny | Dlaczego zmienia wynik | Co ma znaczenie w praktyce |
|---|---|---|
| Częstotliwość | Organizm i czujnik reagują inaczej na różne zakresy drgań | Ten sam poziom ruchu może być odczuwany i oceniany inaczej zależnie od pasma |
| Amplituda i przyspieszenie | Im większy ruch, tym większa energia przekazywana do ciała | Wysoka amplituda przy krótkim czasie też może dać istotne narażenie |
| Kierunek drgań | Oś x, y i z nie oddziałują tak samo | W ocenie trzeba uwzględnić dominujący kierunek i odpowiednie współczynniki |
| Czas ekspozycji | Dłuższy kontakt zwykle zwiększa łączny poziom narażenia | Krótka, ale częsta praca z narzędziem bywa bardziej obciążająca, niż wygląda |
| Punkt kontaktu i docisk | Sposób trzymania narzędzia lub siedzenia wpływa na przenoszenie drgań | Mocny chwyt, sztywna postawa albo źle ustawione siedzenie potrafią podbić wynik |
| Sztywność układu i rezonans | Układ człowiek-maszyna może wzmacniać określone drgania | Luzy, zużycie elementów i brak tłumienia zwiększają ryzyko |
| Stan techniczny maszyny | Uszkodzenia często podnoszą poziom wibracji bardziej niż sama intensywność pracy | Wyrobione łożyska, niewyważenie i brak serwisu zniekształcają wynik oraz realne narażenie |
W praktyce najwięcej zmieniają częstotliwość i sposób kontaktu z ciałem. Dwie maszyny mogą dawać podobny odczyt na obudowie, ale zupełnie inny poziom narażenia pracownika, jeśli jedna pracuje w stałym docisku, a druga tylko okresowo. Z tego powodu zawsze patrzę na maszynę, warunki pracy i człowieka razem, nie osobno. To prowadzi już prosto do samej procedury pomiarowej.
Jak wygląda pomiar drgań w praktyce

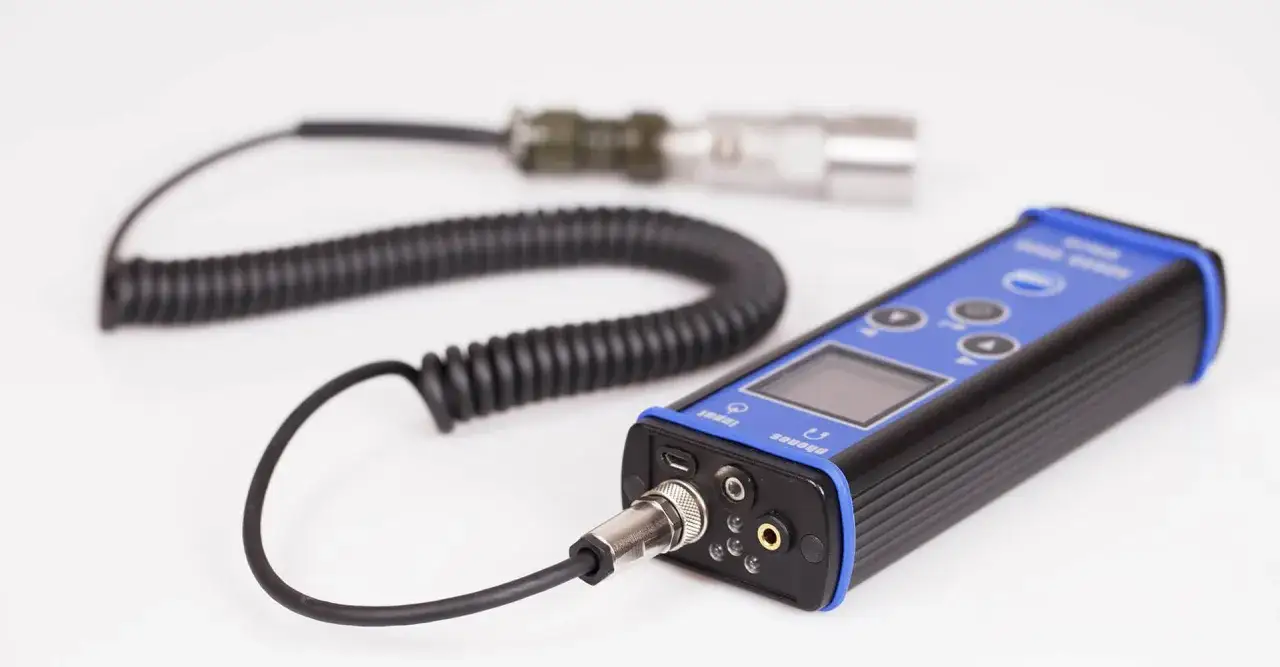

Do pomiarów przyspieszenia używa się zwykle wielokanałowych mierników drgań, czyli wibrometrów, wyposażonych w czujniki zamieniające drgania na sygnał elektryczny. Najczęściej są to przetworniki piezoelektryczne, bo dobrze radzą sobie z szybkimi zmianami ruchu. Sama technika jest jednak ważniejsza niż sprzęt, bo nawet dobry miernik nie uratuje źle wybranego punktu pomiarowego.
- Najpierw określam źródło drgań i sposób oddziaływania na pracownika.
- Potem wskazuję punkt kontaktu, na przykład dłoń, ramię, siedzisko, podłogę lub inną powierzchnię przenoszącą drgania.
- Następnie mierzę osobno typowe czynności, a nie tylko jeden losowy moment pracy.
- Po zebraniu danych uwzględniam kierunki x, y i z oraz czas trwania każdej czynności.
- Na końcu przeliczam wynik na ekspozycję odniesioną do 8 godzin albo na krótkotrwałą wartość dla czynności do 30 minut.
Ja zawsze zwracam uwagę na to, czy badanie odbywa się w realnych warunkach eksploatacji, z typowym obciążeniem i zwykłym tempem pracy. Inaczej łatwo „wyczyścić” wynik tylko dlatego, że pomiar wykonano na odciążonej maszynie, w nietypowej pozycji albo z czujnikiem przymocowanym zbyt luźno. Gdy ten etap jest dobrze zrobiony, można przejść do interpretacji liczb.
Jak odczytać wynik i odnieść go do przepisów
CIOP-PIB pokazuje, że podstawą oceny są skorygowane przyspieszenia drgań oraz czas ekspozycji. A(8), czyli dzienna ekspozycja odniesiona do 8 godzin pracy, pozwala porównać różne stanowiska na wspólnej skali. W praktyce oznacza to, że jeden pracownik może mieć niski wynik chwilowy, ale wysoki wynik dobowy, jeśli narażenie trwa długo i powtarza się w kilku zadaniach.
| Wskaźnik | Co oznacza | Próg, o którym trzeba pamiętać |
|---|---|---|
| A(8) dla drgań miejscowych | Ekspozycja przeliczona na 8 godzin pracy | Wartość działania: 2,5 m/s², NDN: 2,8 m/s² |
| ahv,30min dla drgań miejscowych | Wartość krótkotrwała dla czynności do 30 minut | NDN: 11,2 m/s² |
| A(8) dla drgań ogólnych | Najwyższa dzienna ekspozycja z kierunków x, y, z | Wartość działania: 0,5 m/s², NDN: 0,8 m/s² |
| aw,30min dla drgań ogólnych | Wartość krótkotrwała dla dominującego kierunku | NDN: 3,2 m/s² |
W polskich przepisach po przekroczeniu wartości działania trzeba ograniczać ryzyko zawodowe, a badania i pomiary wykonują laboratoria akredytowane. Jeśli ostatni wynik mieści się powyżej 0,2 do 0,5 NDN, kontrolę prowadzi się co najmniej raz na dwa lata; powyżej 0,5 NDN co najmniej raz w roku. Jeżeli dwa kolejne wyniki w odstępie dwóch lat pozostają poniżej 0,2 NDN, można odstąpić od cyklicznych badań, o ile nie zmieniły się warunki pracy. Następny krok jest już mniej o liczbach, a bardziej o tym, gdzie najczęściej popełnia się błędy.
Najczęstsze błędy, które zniekształcają ocenę
Najwięcej problemów widzę tam, gdzie ktoś mierzy „w wygodnym momencie”, a nie w rzeczywistym cyklu pracy. Drgania są zmienne, więc pojedynczy odczyt potrafi być mylący bardziej niż brak pomiaru. Do tego dochodzą błędy montażu czujnika, pomijanie osi bocznych, nieuwzględnianie przerw oraz traktowanie kilku zadań tak, jakby były jednym.
- Pomiar bez odtworzenia typowego obciążenia maszyny albo narzędzia.
- Oparcie się na jednym krótkim odczycie zamiast na serii powtarzalnych pomiarów.
- Brak rozróżnienia między drganiami miejscowymi i ogólnymi.
- Niepoprawny kontakt czujnika z powierzchnią, która przenosi drgania.
- Pominięcie czasu ekspozycji i rytmu pracy operatora.
- Ignorowanie stanu technicznego, luzów, zużycia elementów i różnic w nawierzchni lub siedzisku.
W praktyce lubię patrzeć na takie badanie jak na zdjęcie całego dnia pracy, a nie jedną klatkę filmu. To właśnie dlatego dobrze zebrany kontekst bywa ważniejszy niż sam odczyt, a z niego naturalnie wynika pytanie: co zrobić, gdy wynik jest zbyt wysoki?
Jak ograniczyć narażenie po wykonaniu badania
Jeżeli wynik jest niekorzystny, najsensowniejsza kolejność działań jest prosta: najpierw źródło, potem droga przenoszenia, na końcu organizacja pracy. Innymi słowy, lepiej usunąć nadmierne luzy, wyważyć maszynę, poprawić amortyzację i serwis niż próbować ratować sytuację samymi akcesoriami ochronnymi.
- Działania techniczne. Serwis, wyważanie, wymiana zużytych elementów, tłumienie, izolacja drgań, lepsze mocowanie narzędzia albo poprawa zawieszenia siedzenia.
- Działania organizacyjne. Skrócenie czasu pracy z narzędziem, rotacja zadań, przerwy regeneracyjne i ograniczenie ciągłego narażenia.
- Środki ochrony indywidualnej. Rękawice antywibracyjne mogą pomóc w części zastosowań przy drganiach miejscowych, ale nie są rozwiązaniem uniwersalnym i nie zastępują eliminacji źródła.
- Drgania ogólne. Tu najważniejsze są siedzenie, amortyzacja, stan podwozia i nawierzchnia. W praktyce to właśnie one robią większą różnicę niż jakikolwiek dodatek „na końcu” procesu.
- Informacja i nadzór. Pracownicy powinni znać wyniki pomiarów i rozumieć, co one oznaczają dla ich stanowiska.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: dobrze oceniasz drgania dopiero wtedy, gdy łączysz liczby z realnym przebiegiem pracy. Sama wartość A(8) bez informacji o źródle, czasie kontaktu i rodzaju oddziaływania mówi za mało, żeby uczciwie ocenić ryzyko.
Co warto zapamiętać, zanim wynik trafi do dokumentacji BHP
Najbardziej użyteczna ocena nie kończy się na wydruku z miernika. Kończy się decyzją: co poprawić, co ograniczyć i co sprawdzić ponownie po zmianie procesu albo sprzętu. Z mojego punktu widzenia właśnie to odróżnia formalny raport od realnej ochrony ludzi na stanowisku.
- Najpierw ustal typ drgań, potem dobieraj metodę i wskaźnik.
- Nie pomijaj czasu ekspozycji, bo to on często przesuwa wynik ponad próg działania.
- Po przekroczeniu wartości granicznych reaguj na źródle, nie dopiero na końcu procesu.
- Po zmianie maszyny, procesu albo stanowiska wróć do oceny, nawet jeśli poprzedni wynik był dobry.
Takie podejście daje nie tylko lepszy raport, ale przede wszystkim lepszą ochronę ludzi, którzy z tym stanowiskiem pracują na co dzień.
