Na budowie nie wygrywa ten, kto ma najwięcej oznaczeń, tylko ten, kto ustawia je logicznie i czytelnie. Dobrze dobrane znaki budowlane porządkują ruch ludzi i sprzętu, ostrzegają przed realnym zagrożeniem i skracają czas reakcji, gdy coś dzieje się nie tak. W tym artykule pokazuję, jak czytać oznaczenia na placu budowy, jakie rodzaje spotyka się najczęściej i co naprawdę musi być widoczne przy wejściu oraz na ogrodzeniu.
Najważniejsze zasady oznakowania budowy, które naprawdę wpływają na bezpieczeństwo
- Oznakowanie budowy to nie tylko pojedyncze tablice, ale też kierunki ruchu, bariery, światło i czytelne strefy dostępu.
- Najczęściej spotyka się znaki ostrzegawcze, zakazu, nakazu, ewakuacyjne i przeciwpożarowe.
- Tablica informacyjna ma konkretne wymogi: żółte tło, czarne litery o wysokości co najmniej 6 cm i miejsce widoczne od strony drogi lub dojazdu.
- Ogłoszenie z danymi o bezpieczeństwie pracy powinno wisieć obok tablicy i mieć litery o wysokości co najmniej 4 cm.
- Największy błąd to montowanie znaków „na wszelki wypadek” bez aktualizacji, gdy zmienia się etap robót.
- W praktyce lepiej działa mniej oznaczeń, ale ustawionych dokładnie tam, gdzie człowiek podejmuje decyzję.
Co obejmuje oznakowanie budowy i dlaczego nie chodzi tylko o tablice
Jeśli mam uprościć temat, to na bezpiecznej budowie oznakowanie działa w trzech warstwach. Pierwsza to znaki i piktogramy, druga to fizyczne wyznaczenie stref, a trzecia to komunikacja kierowana do ludzi, którzy poruszają się po placu budowy. Dopiero razem dają sensowny efekt.
W praktyce chodzi o to, żeby od wejścia było jasne, gdzie wolno wejść, gdzie trzeba uważać, gdzie obowiązuje kask lub okulary, a gdzie obowiązuje zakaz przejścia. Sam symbol na ścianie nie zatrzyma ryzyka, jeśli obok leży materiał, stoi maszyna albo droga dojścia zmienia się co dwa dni. Dlatego na budowie znak powinien być częścią organizacji pracy, a nie dekoracją.
Ja patrzę na to prosto: jeśli człowiek musi się zastanawiać, co oznacza dany punkt, oznakowanie nie działa. Jeśli nie musi się zastanawiać, jest szansa, że ktoś zaprojektował je dobrze. To prowadzi do pytania, jakie rodzaje oznaczeń w ogóle mają znaczenie na placu budowy.
Jakie rodzaje oznaczeń spotyka się najczęściej
Najczytelniej myśleć o nich przez kolor, kształt i funkcję. Taki podział jest praktyczny, bo na budowie liczy się szybki odczyt, a nie rozbudowana teoria. W polskich warunkach najlepiej sprawdzają się znaki zgodne z PN-EN ISO 7010, bo ich symbolika jest szeroko rozpoznawalna i spójna z tym, czego oczekuje się w miejscach pracy.
| Rodzaj oznaczenia | Typowy wygląd | Co komunikuje | Przykład z budowy |
|---|---|---|---|
| Ostrzegawcze | Żółty trójkąt | Uwaga, istnieje zagrożenie | Spadające przedmioty, wykop, ruch maszyn |
| Zakazu | Białe koło z czerwoną obwódką | Czego nie wolno robić | Zakaz wejścia osobom nieupoważnionym |
| Nakazu | Niebieskie koło | Co trzeba zrobić | Obowiązek użycia kasku, okularów lub obuwia ochronnego |

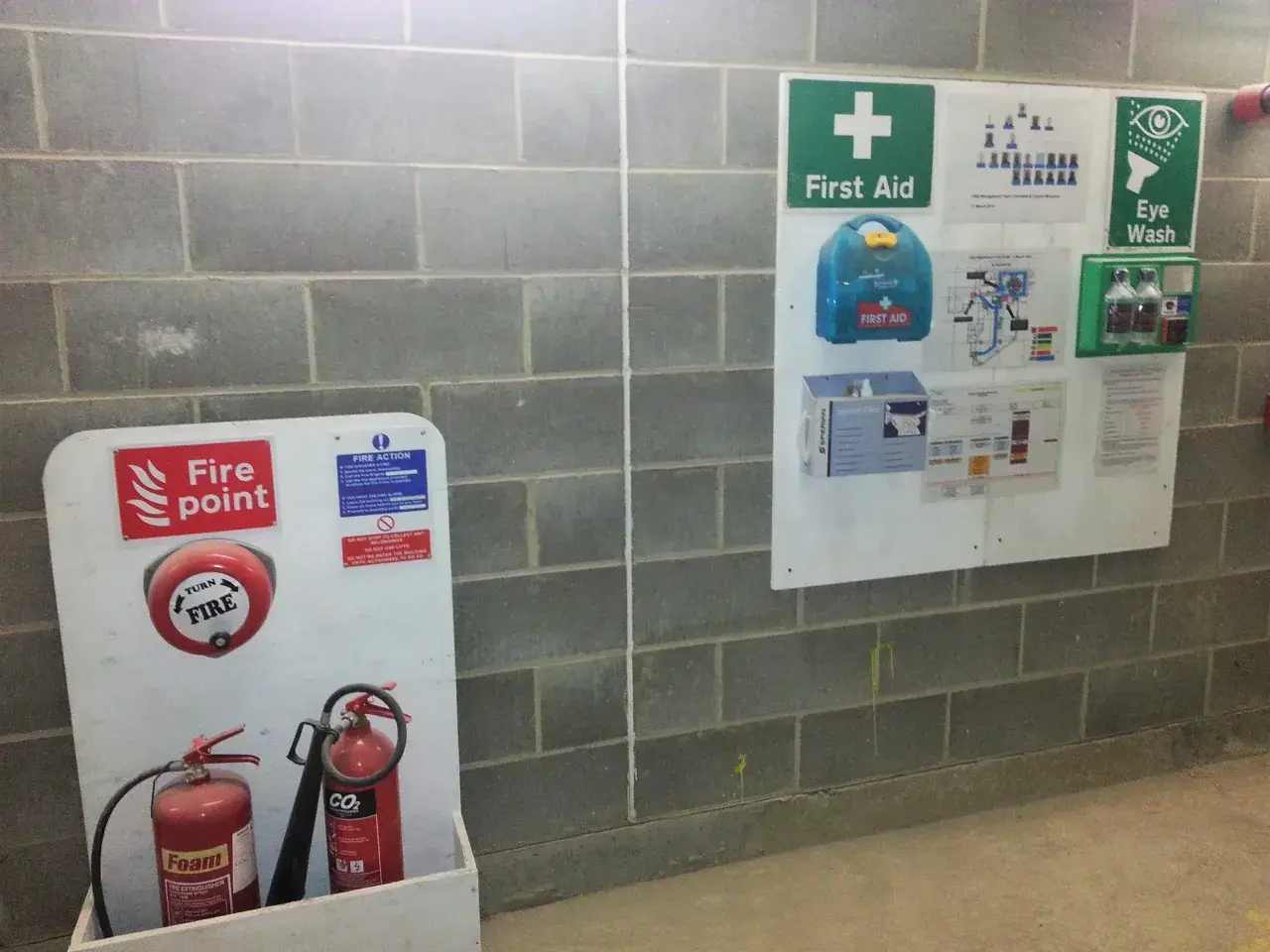

| Ewakuacyjne i informacyjne | Zielony prostokąt lub kwadrat | Gdzie jest wyjście, punkt zbiórki, apteczka lub kierunek ewakuacji | Wyjście awaryjne, pierwsza pomoc, miejsce zbiórki |
| Przeciwpożarowe | Czerwony prostokąt lub kwadrat | Gdzie znajduje się sprzęt ppoż. | Gaśnica, hydrant, przycisk alarmowy |
Ten podział jest ważny, bo człowiek na budowie nie ma czasu czytać długich opisów. Ma rozpoznać sytuację w sekundę. Dlatego każdy symbol musi być prosty, czytelny i ustawiony tam, gdzie rzeczywiście pomaga w działaniu, a nie dopiero po fakcie. Właśnie dlatego warto umieć je odczytywać bez zgadywania.
Jak czytać oznaczenia budowlane i tablice na budowie
Wśród oznaczeń najwięcej zamieszania robi nie sam kolor, tylko mieszanie funkcji. Ostrzeżenie mówi, że zagrożenie istnieje. Zakaz mówi, że pewnego zachowania nie wolno wykonać. Nakaz wskazuje czynność obowiązkową. To niby oczywiste, ale w praktyce właśnie na tym etapie pojawiają się pomyłki.
Jeśli widzę żółty trójkąt, spodziewam się zagrożenia, które trzeba ominąć albo zabezpieczyć. Jeśli widzę niebieskie koło, wiem, że bez środka ochrony indywidualnej nie powinienem wchodzić dalej. Jeśli widzę czerwone oznaczenie, to zwykle sygnał, że obszar jest zamknięty lub wchodzi w grę sprzęt przeciwpożarowy. Taka szybka interpretacja ogranicza chaos przy bramie, w strefach rozładunku i przy przejściach między brygadami.
Warto też pamiętać, że na budowie nie wszystko da się rozwiązać samym symbolem. Znak ostrzegawczy przy wykopie powinien iść w parze z wygrodzeniem. Nakaz użycia kasku ma sens wtedy, gdy kaski są faktycznie dostępne, a nadzór nie przymyka oka na wyjątki. Inaczej oznakowanie traci siłę i staje się tylko tłem.
Co musi być widoczne przy wejściu i na ogrodzeniu
Tu wchodzimy w obowiązki, których nie warto traktować umownie. Prawo budowlane wymaga tablicy informacyjnej, a jej forma nie jest przypadkowa. Ma być prostokątna, na sztywnej żółtej płycie, z czarnymi napisami o wysokości co najmniej 6 cm i ustawiona w miejscu widocznym od strony drogi publicznej albo dojazdu do takiej drogi.
Na tablicy informacyjnej powinny znaleźć się między innymi:
- rodzaj robót budowlanych i adres prowadzenia prac,
- data i numer decyzji o pozwoleniu na budowę lub numer zgłoszenia,
- organ wydający decyzję albo rozpatrujący zgłoszenie,
- nazwa i telefon właściwego organu nadzoru budowlanego,
- imię i nazwisko lub nazwa oraz telefon inwestora,
- imię i nazwisko oraz numer telefonu kierownika budowy.
Obok tablicy powinno być też widoczne ogłoszenie z danymi dotyczącymi bezpieczeństwa pracy i ochrony zdrowia. Tam umieszcza się przewidywane terminy rozpoczęcia i zakończenia budowy, maksymalną liczbę pracowników w poszczególnych okresach oraz informacje związane z planem BIOZ. W tym przypadku litery i cyfry muszą mieć co najmniej 4 cm wysokości.
To nie jest biurokratyczny ozdobnik. Dobrze oznaczone wejście porządkuje odpowiedzialność, ułatwia kontrolę i od razu pokazuje, że plac budowy nie jest strefą „na czuja”. PIP zwraca uwagę, że każda budowa powinna być oznakowana znakami bezpieczeństwa, w tym ostrzegawczymi, zakazu, nakazu i informacyjnymi. A jeśli prace wchodzą w pas drogowy, dochodzą jeszcze odrębne przepisy organizacji ruchu, których nie wolno mieszać z samym oznakowaniem BHP.
Jak ustawić oznakowanie, żeby działało w praktyce
Najlepsze oznakowanie nie zaczyna się od zakupu tablic, tylko od krótkiej analizy placu. Zawsze wychodzę od pytania: gdzie człowiek podejmuje decyzję? Przy bramie, przy rozładunku, przy zejściu do wykopu, przy wejściu do strefy robót wysokościowych. Właśnie tam znak ma być widoczny jako pierwszy.
- Wyznacz realne strefy ryzyka, a nie tylko te z projektu.
- Ustaw znaki przed miejscem zagrożenia, a nie w jego środku.
- Nie zasłaniaj oznaczeń materiałem, siatką, paletami ani kontenerem.
- Dobierz wielkość i kontrast do odległości, z jakiej znak ma być odczytany.
- Jeśli prace trwają po zmroku, zadbaj o oświetlenie i elementy odblaskowe albo fotoluminescencyjne.
- Po każdej zmianie etapu robót sprawdź, czy układ nadal jest aktualny.
W praktyce najwięcej daje właśnie aktualność. Budowa jest środowiskiem dynamicznym: dziś zagrożenie jest przy wykopie, jutro przy rusztowaniu, pojutrze przy trasie transportowej. Jeśli oznakowanie nie zmienia się razem z robotami, przestaje pomagać. Dlatego lepiej mieć mniej znaków, ale dobrze rozmieszczonych, niż wiele przypadkowych tablic rozwieszonych „na zapas”.
Na zewnątrz liczą się też materiały. Papierowy wydruk przyklejony do płotu nadaje się na chwilę, ale nie na plac, gdzie działa deszcz, kurz i promieniowanie UV. Do typowej budowy lepiej wybierać sztywne płyty, trwałą folię i wyraźny kontrast. To drobiazg, który robi różnicę po dwóch tygodniach, a nie tylko pierwszego dnia montażu.
Najczęstsze błędy, które osłabiają bezpieczeństwo
W oznakowaniu budowy najłatwiej popełnić błędy, które z pozoru wyglądają niegroźnie. Problem w tym, że ich skutki wychodzą dopiero wtedy, gdy ktoś źle zinterpretuje sytuację albo w ogóle nie zauważy ostrzeżenia.
- Za dużo znaków w jednym miejscu, przez co nikt nie czyta już żadnego.
- Znaki ustawione za późno, czyli dopiero przy samym zagrożeniu.
- Tablice zasłonięte przez materiały, folię lub sprzęt.
- Używanie symboli, które nie pasują do faktycznego ryzyka na danym etapie robót.
- Brak aktualizacji po zmianie organizacji placu.
- Mylenie oznakowania BHP z organizacją ruchu drogowego.
- Poleganie na znaku bez dodatkowych zabezpieczeń, takich jak bariera, siatka, wygrodzenie albo nadzór.
Najbardziej podstępny błąd to traktowanie znaku jak rozwiązania samego w sobie. Nie jest. Jeśli strefa niebezpieczna nie jest fizycznie odizolowana, a pracownicy nie wiedzą, jak się po niej poruszać, piktogram tylko sygnalizuje problem. Nie rozwiązuje go. I właśnie dlatego dobrze zaprojektowane oznakowanie powinno iść w parze z organizacją pracy.
Dobra organizacja oznaczeń zaczyna się od prostego porządku
Jeśli miałbym zostawić jedną praktyczną myśl, to byłaby taka: na budowie oznakowanie działa wtedy, gdy jest częścią codziennej logiki pracy. Nie wolno go projektować raz i zostawiać bez kontroli. Trzeba je przeglądać razem z etapami robót, ruchem ludzi i zmianą stref ryzyka.
Najlepszy krótki test brzmi prosto: czy osoba wchodząca na plac po raz pierwszy rozumie, gdzie ma iść, czego unikać i jakie środki ochrony ma mieć od razu przy sobie? Jeśli odpowiedź brzmi „tak”, oznakowanie spełnia swoje zadanie. Jeśli odpowiedź jest niejasna, warto wrócić do układu stref, tablic i symboli, zanim pojawi się realny problem.
W dobrze zorganizowanej budowie znaki nie krzyczą na wszystkich naraz. Mówią dokładnie tyle, ile trzeba, dokładnie tam, gdzie trzeba. I właśnie to najczęściej decyduje o bezpieczeństwie bardziej niż sam rozmiar tablicy czy liczba rozwieszonych symboli.
