Bezpieczne prowadzenie wykopu zaczyna się jeszcze przed pierwszym ruchem łyżki koparki. Liczy się nie tylko głębokość, ale też rodzaj gruntu, poziom wody, miejsce na składowanie urobku, dojścia dla ludzi i strefa pracy maszyn. Poniżej pokazuję, jak dobrać zabezpieczenie wykopu, na co zwrócić uwagę w praktyce i które błędy najczęściej robią z pozornie prostej pracy realne zagrożenie.
Najpierw grunt, potem organizacja i dopiero wejście do wykopu
- Wykop o pionowych ścianach bez obudowy traktuję jako rozwiązanie tylko do 1 m głębokości.
- Urobek odkładam co najmniej 60 cm od krawędzi, a przy słabym gruncie jeszcze dalej.
- Bezpieczne zejścia do głębszych wykopów powinny być rozmieszczone tak, by odległość między nimi nie przekraczała 20 m.
- Metoda zabezpieczenia zależy od gruntu, wody, głębokości i miejsca na budowie, a nie od przyzwyczajenia ekipy.
- Najgroźniejsze błędy to brak obudowy lub skarpowania, brak balustrad, koparka pracująca zbyt blisko krawędzi i ignorowanie opadów.
- Każda zmiana warunków w wykopie wymaga ponownej kontroli, zwłaszcza po deszczu, odwilży lub wstrząsach od ciężkiego sprzętu.
Jak dobrać metodę zabezpieczenia do gruntu i głębokości
W praktyce nie ma jednego rozwiązania na każdy plac budowy. Ja zawsze zaczynam od pytania, czy mam wystarczająco dużo miejsca na bezpieczne skarpy, czy muszę sięgnąć po obudowę, rozparcie albo konstrukcję specjalistyczną. Dopiero potem patrzę na koszt, bo w wykopie najdroższy bywa nie materiał, tylko błąd w ocenie gruntu.
| Metoda | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Skarpowanie | Przy stabilnym gruncie, gdy plac daje miejsce na rozłożenie skarp | Proste rozwiązanie, mało elementów do montażu, niski koszt organizacyjny | Wymaga dużej powierzchni i ostrożnego doboru nachylenia do warunków gruntowych |
| Obudowa systemowa | W wąskich wykopach liniowych i tam, gdzie nie ma miejsca na skarpy | Szybki montaż, dobra ochrona ścian, wygodna przy instalacjach | Wymaga poprawnego doboru elementów i regularnej kontroli stanu technicznego |
| Rozparcie hydrauliczne | Przy głębszych, ciasnych wykopach w terenie miejskim | Skutecznie przejmuje parcie gruntu i pozwala pracować na małej szerokości | Potrzebuje projektu, właściwego montażu i nadzoru osoby z doświadczeniem |

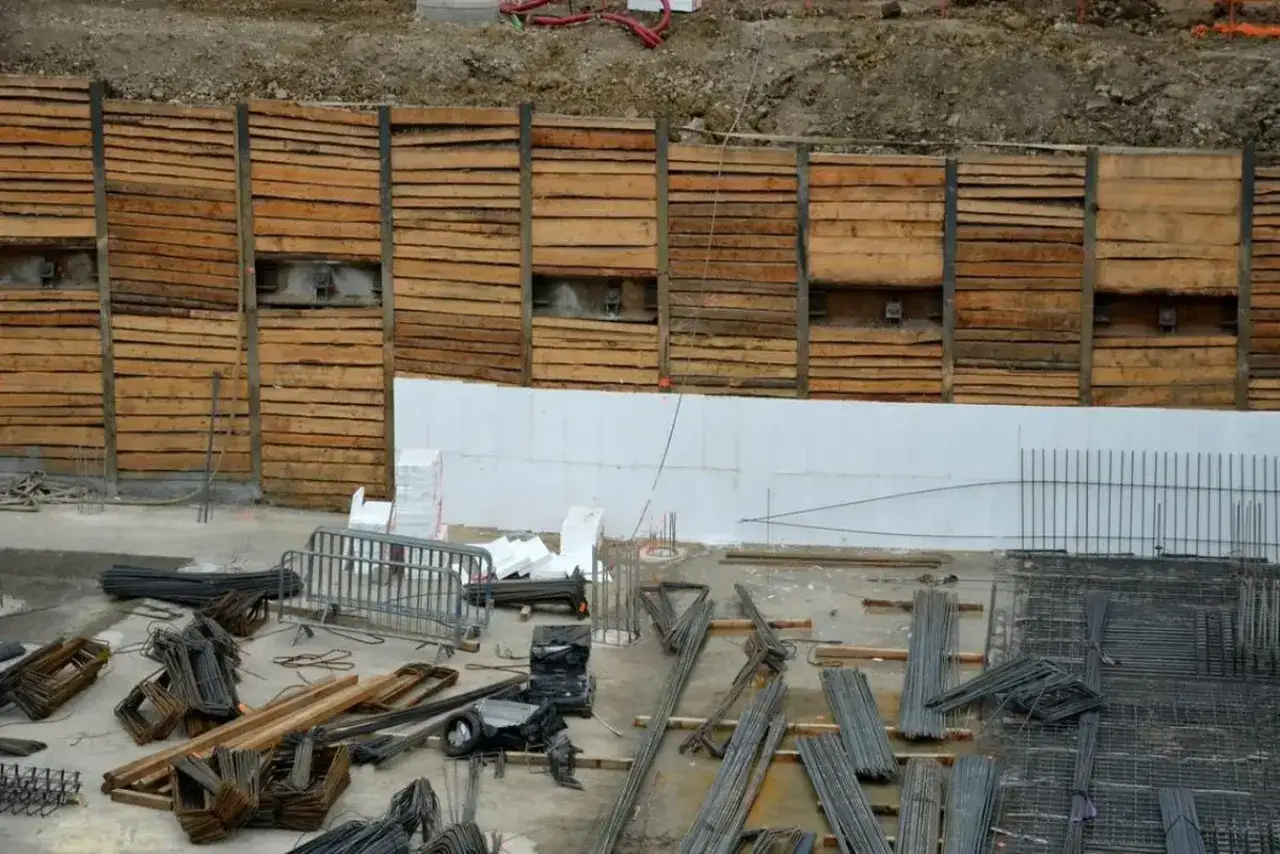

| Ścianka berlińska lub szczelna | Przy trudnym gruncie, wysokiej wodzie i sąsiedztwie obiektów | Dobrze sprawdza się przy większych głębokościach i ograniczonym terenie | Najbardziej wymagająca pod względem czasu, sprzętu i przygotowania technicznego |
Jeśli mam jeden wniosek z praktyki, to taki: im mniej miejsca i im trudniejszy grunt, tym mniej wolno improwizować. Sam wybór metody to jednak dopiero połowa roboty. Zanim wejdzie sprzęt, trzeba przygotować teren i dokumentację.
Co trzeba sprawdzić jeszcze przed rozpoczęciem robót
Najwięcej kłopotów zaczyna się nie w samym wykopie, ale wcześniej. Jeśli ekipa wchodzi w grunt bez rozeznania, bez wyznaczonych stref i bez planu dojść, później trzeba gasić problemy w pośpiechu. A pośpiech na budowie zwykle oznacza, że ktoś zignorował jeden z podstawowych kroków.
- Sprawdzam grunt i wodę. Jeżeli teren jest nasypowy, podmokły albo przy wykopie występują warstwy słabe, nie zakładam automatycznie, że zwykła skarpa wystarczy.
- Weryfikuję uzbrojenie podziemne. Mapy i uzgodnienia to za mało, gdy trzeba pracować blisko sieci. W strefie instalacji robię odkrywkę kontrolną i nie traktuję łyżki koparki jak narzędzia do pracy „na ślepo”.
- Układam kolejność robót. Instrukcja bezpiecznego wykonywania robót, czyli IBWR, powinna opisywać nie tylko sam wykop, ale też transport urobku, ruch maszyn, dojścia i sposób reagowania na zmianę warunków.
- Wyznaczam strefy pracy. Osobno planuję trasę ludzi, osobno ruch maszyn, osobno miejsce składowania materiałów. To banalne, ale właśnie na tym najczęściej rozjeżdża się organizacja placu.
- Ustalam nadzór i komunikację. Wykop bez osoby odpowiedzialnej za bieżącą kontrolę szybko staje się zbiorem doraźnych decyzji podejmowanych „na czuja”.
- Przygotowuję środki ochrony i oznakowanie. Hełmy, obuwie ochronne, kamizelki odblaskowe, wygrodzenia i tablice ostrzegawcze nie są dodatkiem, tylko częścią systemu bezpieczeństwa.
Dopiero po takim przygotowaniu ma sens przejście do codziennej organizacji samego wykopu. I właśnie tam widać, czy bezpieczeństwo jest realnie wdrożone, czy tylko zapisane w papierach.
Jak prowadzić wykop bezpiecznie dzień po dniu
Tu decydują nawyki. Jeden poprawny projekt nie wystarczy, jeśli urobek ląduje przy krawędzi, a wejście do wykopu robi się przez przypadkowe zejście po skarpie. Właśnie dlatego codzienna dyscyplina bywa ważniejsza niż efektowna technologia.
- Urobek odkładam z dala od krawędzi. Minimum to 60 cm, ale w słabszym gruncie odsunąłbym go jeszcze bardziej. Chodzi nie tylko o miejsce, lecz także o to, by nie dociążać ściany wykopu.
- Zapewniam bezpieczne dojścia. Do głębszych wykopów powinny prowadzić wygodne i stabilne wejścia, a odległość między nimi nie powinna przekraczać 20 m.
- Nie traktuję drabiny jak prowizorki. Jeśli ma służyć do wejścia i wyjścia, musi być odpowiednio długa, dobrze oparta i zabezpieczona przed przesunięciem.
- Zabezpieczam otwarte krawędzie. Balustrada ochronna powinna mieć deskę krawężnikową o wysokości 15 cm i poręcz na wysokości 1,1 m. To prosty środek, ale w praktyce robi ogromną różnicę.
- Oddzielam ludzi od maszyn. Strefa pracy koparki, samochodu dostawczego czy wywrotki nie może nachodzić na przestrzeń, w której przebywają pracownicy.
- Kontroluję wodę. Po intensywnych opadach, odwilży albo po zauważeniu sączeń trzeba sprawdzić stateczność ścian i skarp, bo zawilgocony grunt traci nośność szybciej, niż wielu wykonawców zakłada.
- Reaguję na pęknięcia i osypywanie. Jeżeli przy krawędzi pojawiają się szczeliny, wybrzuszenia albo grunt zaczyna się kruszyć, nie czekam na „stabilizację”.
Te reguły brzmią prosto, ale właśnie ich brak najczęściej prowadzi do wypadku. Kiedy są bagatelizowane, wykop zamienia się w miejsce, gdzie jedna błędna decyzja uruchamia cały łańcuch zagrożeń.
Najczęstsze błędy, które robią z wykopu pułapkę
W jednym z podsumowań Państwowej Inspekcji Pracy problemy z zabezpieczeniem ścian wykopów pojawiały się na 75% skontrolowanych placów budowy. To dużo, ale jeszcze bardziej uderza powtarzalność błędów. Na budowie wciąż widzi się te same zaniedbania, tylko w różnych lokalizacjach i przy różnych inwestycjach.
- Brak obudowy albo skarpowania. To najprostsza droga do osunięcia gruntu, zwłaszcza w wykopach głębszych i w słabszym podłożu.
- Składowanie urobku przy samej krawędzi. Urobek dociąża grunt i zwiększa ryzyko zsypania się materiału do środka.
- Brak odpowiednich zejść. Pracownik schodzący po prowizorycznej skarpie ryzykuje poślizgnięcie i upadek, a w awaryjnej sytuacji nie ma szybkiej drogi ewakuacji.
- Brak wygrodzenia i oznakowania. Wykop bez balustrad i barierek jest niebezpieczny nie tylko dla ekipy, ale też dla osób postronnych.
- Ruch maszyn zbyt blisko krawędzi. To jeden z najbardziej niedoszacowanych problemów. Wibracje, nacisk i zbyt mały margines bezpieczeństwa potrafią naruszyć stateczność ściany szybciej, niż widać to gołym okiem.
- Brak kontroli po zmianie warunków. Deszcz, mróz, odwilż, wstrząsy od ruchu ciężkiego sprzętu czy odkrycie nieznanej instalacji powinny uruchomić ponowną ocenę ryzyka.
- Praca bez realnego nadzoru. Jeśli nikt nie pilnuje kolejności robót i stref bezpieczeństwa, nawet dobre rozwiązanie techniczne zaczyna działać tylko na papierze.
W praktyce te błędy rzadko występują pojedynczo. Jeden zaniedbany element pociąga za sobą kolejny, dlatego przy wykopach nie opłaca się myśleć wyłącznie o etapie „kopania”. Jeśli jednak pojawia się woda, pęknięcia albo osiadanie gruntu, nie ma sensu upierać się przy pierwotnym planie.
Kiedy przerwać pracę i wezwać specjalistę
Są sytuacje, w których najlepszą decyzją jest zatrzymanie robót. I nie chodzi o przesadną ostrożność, tylko o zwykłą ekonomię bezpieczeństwa: łatwiej poprawić plan niż ratować ludzi z zawalonego wykopu.
| Co widzę na wykopie | Co robię od razu |
|---|---|
| Pęknięcia przy krawędzi lub odspajanie gruntu | Wstrzymuję wejście do wykopu i odciążam krawędź, zanim sytuacja się pogorszy |
| Sączenie wody, rozmywanie ścian albo kałuże przy dnie | Ograniczam ruch ludzi, uruchamiam odwadnianie i ponownie oceniam stateczność |
| Wybrzuszenie ściany lub osypywanie się gruntu | Wycofuję pracowników i koryguję skarpę albo obudowę |
| Wibracje od ruchu ciężkich maszyn w pobliżu | Zatrzymuję ruch przy krawędzi i wyznaczam strefę bezpieczną |
| Niepewny przebieg sieci, kolizja z fundamentem lub ścianą sąsiedniego obiektu | Wzywam osobę z odpowiednią wiedzą techniczną i nie prowadzę robót „na próbę” |
Ja przy takich sygnałach nie dyskutuję z gruntem. Jeśli wykop zaczyna zachowywać się inaczej niż rano, to znaczy, że warunki się zmieniły i trzeba wrócić do oceny ryzyka. I właśnie tu wchodzi ostatnia, najbardziej praktyczna zasada.
Na budowie wygrywa wykop, który pozostaje przewidywalny do samego końca
Najlepsze rezultaty dają nie spektakularne rozwiązania, tylko powtarzalne nawyki: codzienna kontrola krawędzi, trzymanie urobku z dala od wykopu, pilnowanie wejść i bezwzględny zakaz improwizacji przy zmianie warunków. To brzmi zwyczajnie, ale właśnie zwyczajne rzeczy najczęściej ratują zdrowie ludzi.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłoby nią traktowanie wykopu jak strefy dynamicznej, a nie gotowego elementu budowy. Po deszczu, po wjeździe ciężkiego sprzętu, po odkryciu nowej instalacji albo po zauważeniu pęknięć wracam do oceny zagrożeń i dopiero potem puszczam pracę dalej.
Dobrze dobrane wygrodzenia, balustrady, obudowy, oznakowanie i środki ochrony indywidualnej nie są dodatkiem do robót ziemnych. Są częścią systemu, który ma utrzymać ludzi z dala od osuwającej się ściany i pozwolić pracować bez chaosu. Na budowie wygrywa nie ten, kto kopie szybciej, lecz ten, kto potrafi utrzymać wykop w stanie bezpiecznym aż do zakończenia robót.
